特徴
- 1台の移動式ポンプユニットで9台～18台のFANユニット循環扇ユニット
- 光コントロールまたは手動ON OFF
- 工場扇・循環扇をお手持ちであれば、ミストリングだけをつけることも可能
- 家庭用電源さえあれば持ち運び自由で、取り付け簡単
- 取付配管は高圧ホースにカプラーつなぎ、取り外しは簡単です
循環扇タイプ
配管型
FINEミスト・クールユニット
| 形式 |
最大吐出量 （l/min） |
モーター容量（単相） | 使用圧力 | |
|---|---|---|---|---|
| FMCOOL1 | 50Hz | 2.7 | 100V/400W | 50MPa |
| 60Hz | ||||
| FMCOOL2 | 50Hz | 5.1 | 100V/750W | |
| 60Hz | ||||
※太陽光コントローラ・タイマーコントローラ他との組み合わせも可能。適材適所のシステム。

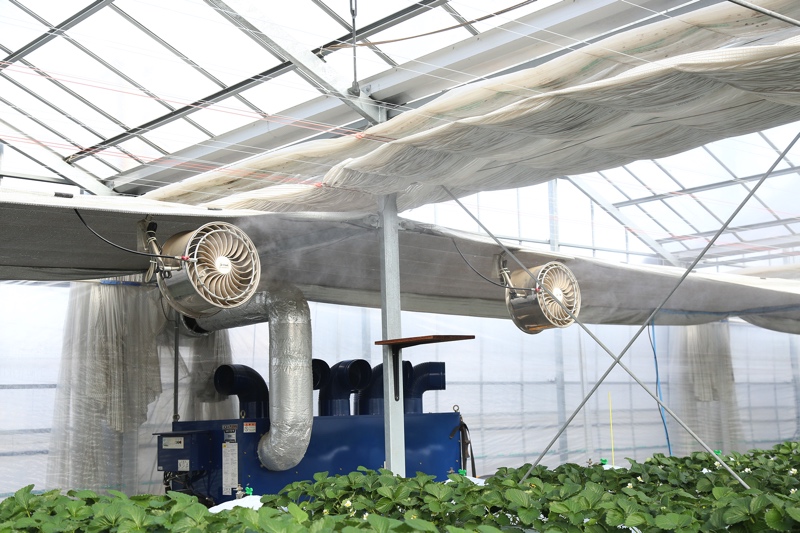

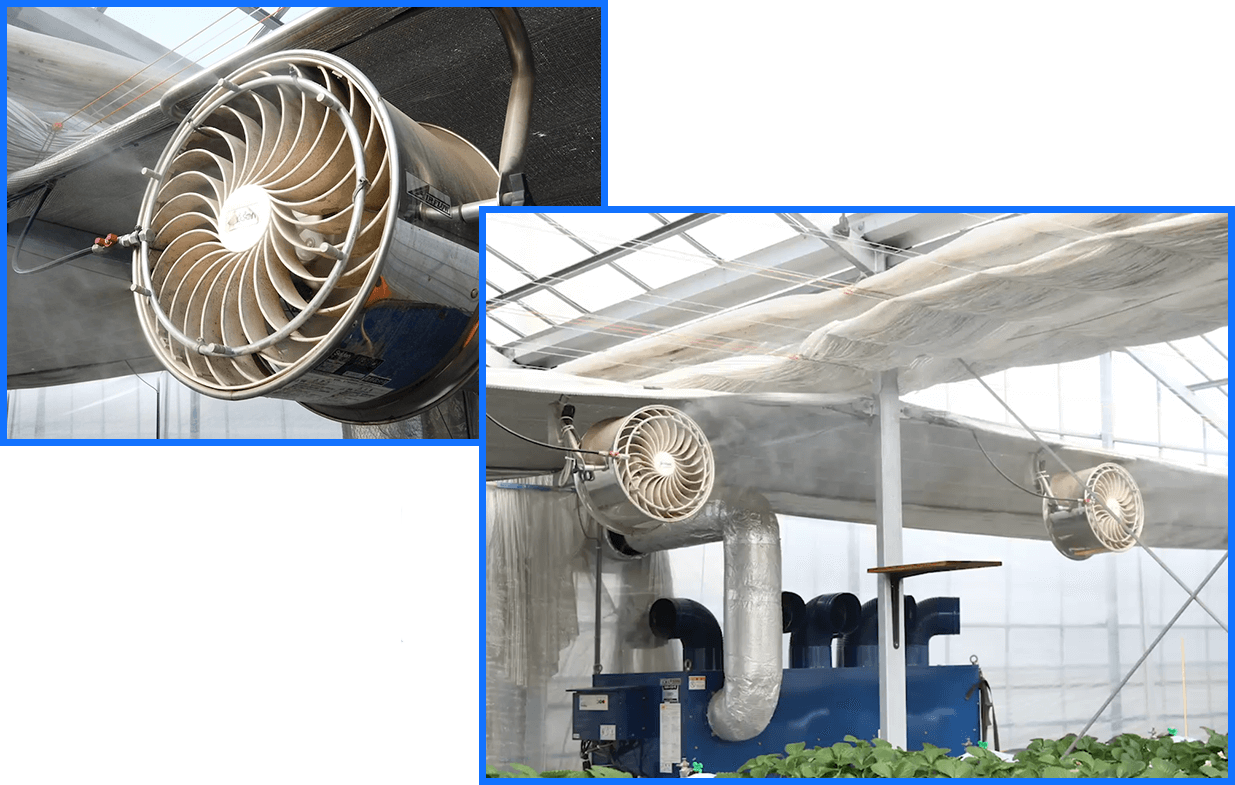

循環扇ミスト（クーリング/加湿）
ミスト起動前温湿度温度: 34°C 湿度:45%RH
Φ250mm ミストノズル6個付き リングヘッダー
噴霧仕様:HK-20 5MPa 40ml/min×6=240ml/min
噴霧圧:5MPa

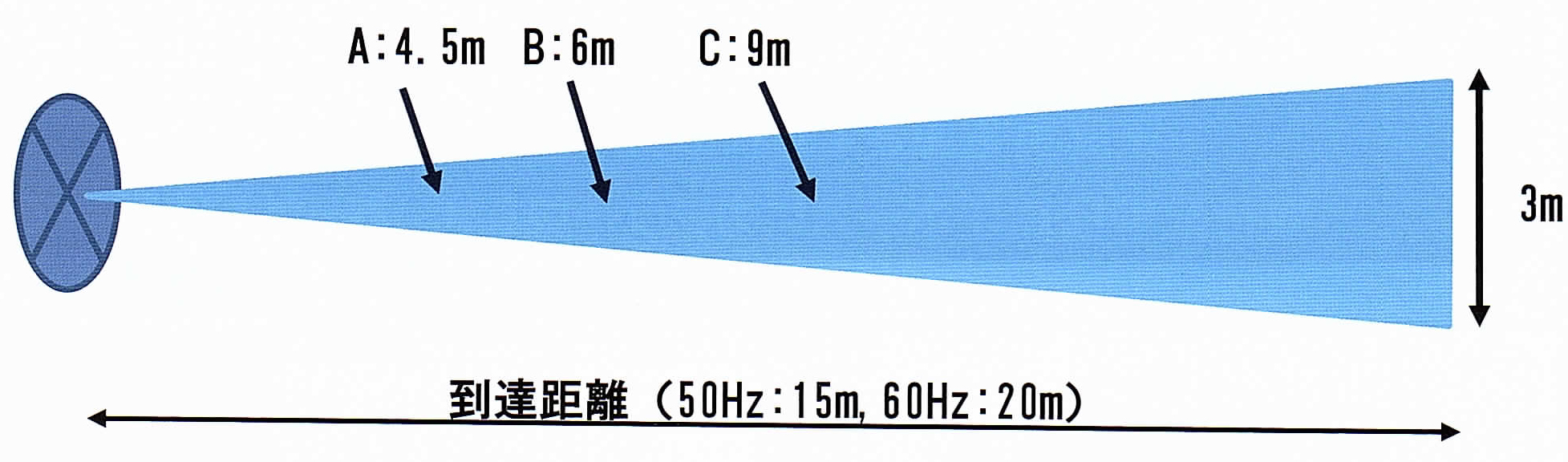

| 羽径 | 電圧 | 周波数 | 出力 | 消費電力 | 風量 | 騒音値 | A地点 | B地点 | C地点 |
|---|---|---|---|---|---|---|---|---|---|
| V | Hz | W | W | m³/min | dB | 温度/湿度 | |||
| 25cm | 100 | 50 | 32 | 32 | 32 | 41.5 | 26°C | 28°C | 30°C |
| 60 | 40.5 | 36 | 40.5 | 44.5 | 70% | 60% | 55% | ||
※温度低下は温度湿度条件とミストノズルの噴霧量・噴霧時間によって異なります。
※循環扇仕様が大型タイプのタイプもございます。
| NO | ポンプ仕様 | ミストノズル | FAN | ヘッダー方式 | |||||
|---|---|---|---|---|---|---|---|---|---|
| 電圧 | 消費電力 | 送水圧力 | 送水量 | 形式 | 噴霧量 | MAX数量 | |||
| V | kw | MPa | L/min | L/min | 数量 | 台数 | ノズル数量 | ||
| 1 | 100 | 0.4 | 5 | 2.7 | HK-15 | 0.04 | 67 | 11 | 67 |
| HK-20 | 0.06 | 45 | 7 | 45 | |||||
| 2 | 100 | 0.75 | 5 | 5.1 | HK-15 | 0.04 | 127 | 21 | 127 |
| HK-20 | 0.06 | 85 | 14 | 85 | |||||
※ミストノズルは豊富な仕様: ZIDE農業ミスト・スプレーノズルカタログご参照ください。
※セラミックタイプはHKCタイプ
※ノズル装着も簡単。 清掃分解も簡単です。
※メンテナンス要領書 メンテナンス道具も標準化
※配管方式は高圧チューブ方式 ステンレス方式 各種標準化しております。
- 霧による冷房・加湿
- 粉塵抑制(ダストサプレション)
- 殺菌消臭・殺菌消臭
- 高圧ミストから低圧ミスト
- 2流体ノズルと適材適所

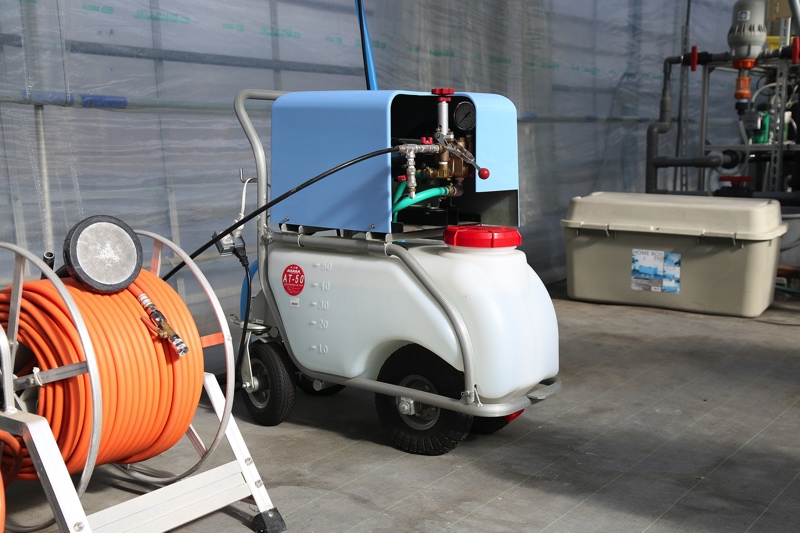

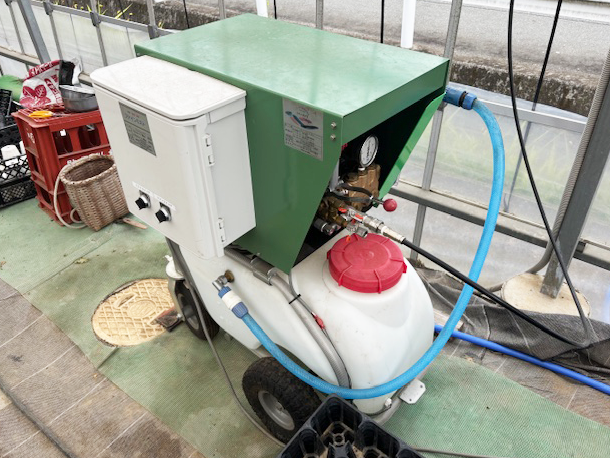

濡れない霧を発⽣させるポンプユニット装置は、タンク⼀体式でローラー付の為使⽤したいところに移動することが可能です。使⽤したいところに設置することができ、夏は細霧冷房、冬は加湿として⼀年を通して利⽤可能です。

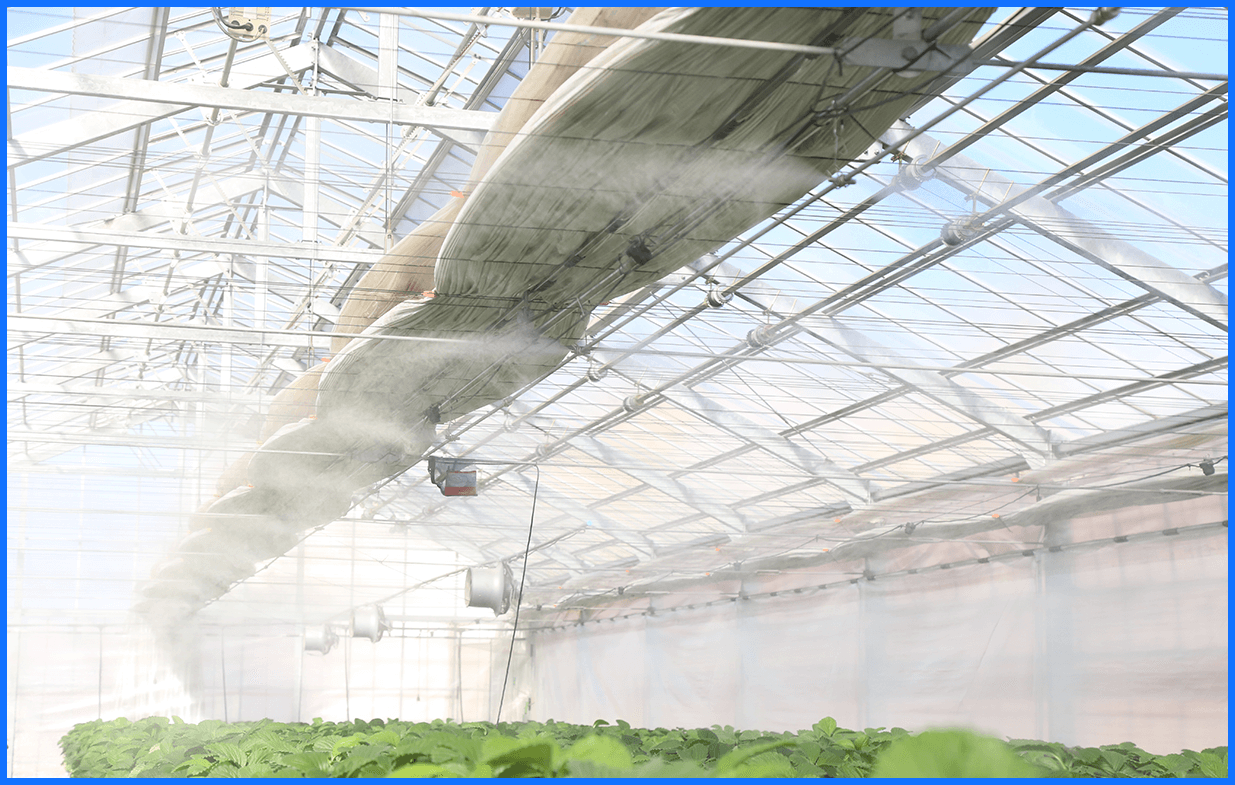

ポンプユニットは、移動可能なタンク付細霧冷房。ノズル取付⽅法は、⼯業扇等に取り付けるリング型の他、ホース⼀体型、ステンレスパイプ利⽤型など使⽤状況により選択できます。
導入事例
埼玉県上尾市 井上スパイス工業様スパイスとハーブの勉強会や憩いの場として使われているハウスの暑さ対策に、細霧冷房を設置しました。
埼玉県鶴ヶ島市 パン工房カウベル様ハウスの移設にあわせて、細霧冷房装置を移設しました。

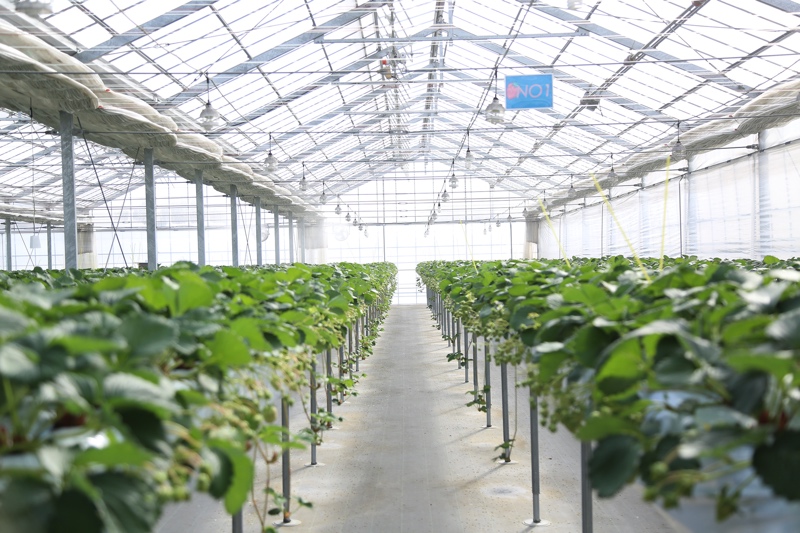

埼玉県秩父市 ただかね農園様いちごのハウスに細霧冷房装置を導入していただきました。
